Виды трекового освещения: как понять, какая система нужна

Трековые системы освещения отличаются друг от друга по нескольким параметрам. Непосвященному человеку легко в них запутаться. Эта статья поможет выбрать подходящий вариант. Материал проверен экспертами BasicDecor и техническим специалистом компании-производителя технологичного освещения Denkirs.

Что в статье:

• Из чего состоит трековая система
• Виды трековых систем по типу напряжения
• Отличия систем по количеству фаз
• По способу монтажа трека
• По типу конструкции трека
• Модульные низковольтные светильники как альтернатива трековому освещению
• Чек-лист как выбрать трековую систему
• Интерьеры

Из чего состоит трековая система

Трековое освещение — это система, где светильники крепятся к так называемым трекам, или шинам, и их можно перемещать по этим трекам. Такая система состоит из следующих элементов:

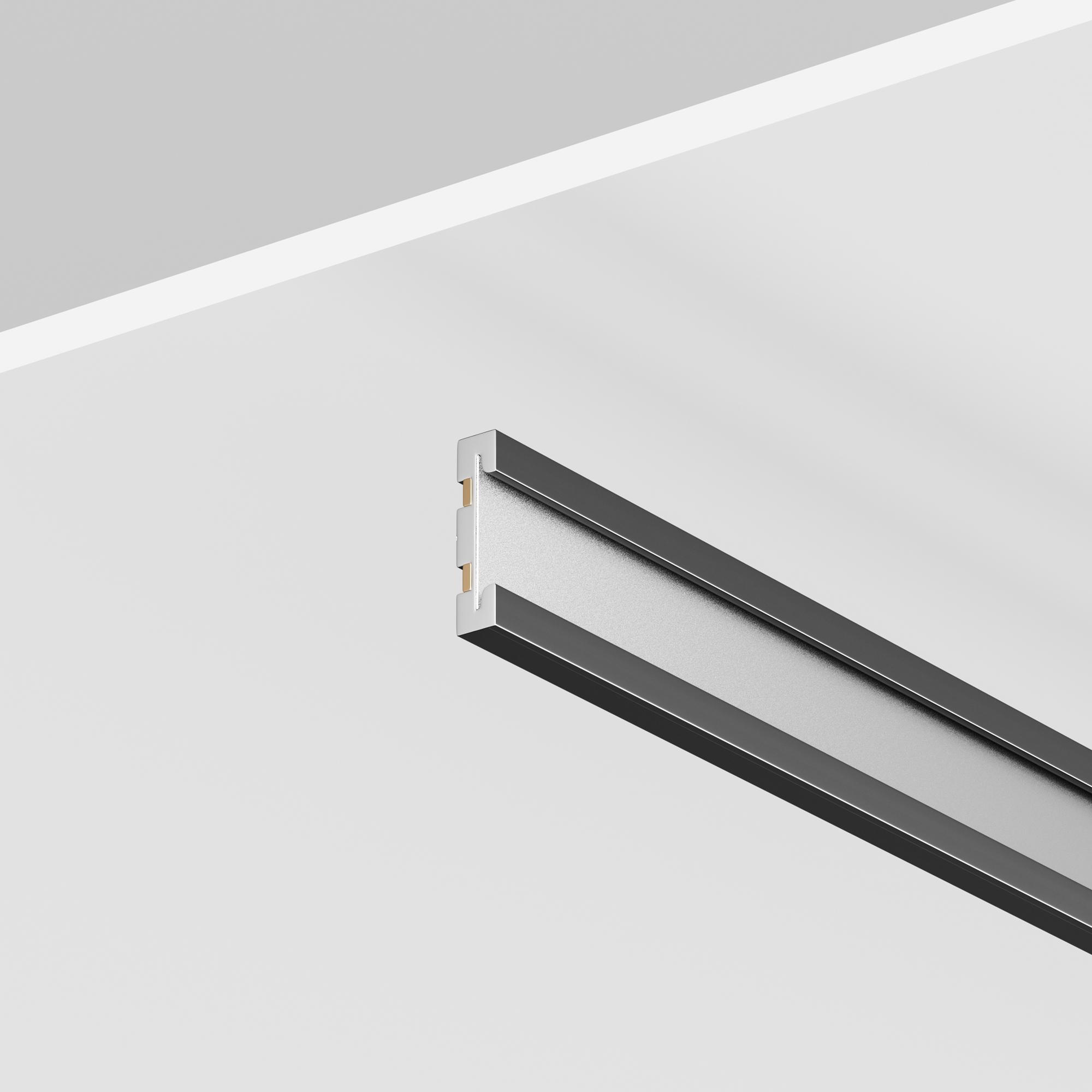

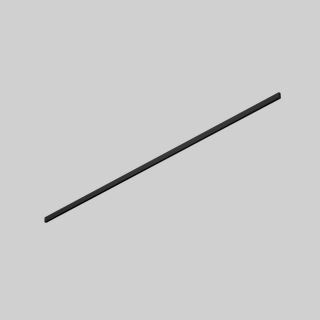

1. Трек, то есть направляющая или шина, по длине которой внутри проходят токопроводящие медные жилы. К нему крепятся осветительные приборы. Треки могут быть разной длины, и соединяются они друг с другом коннекторами.

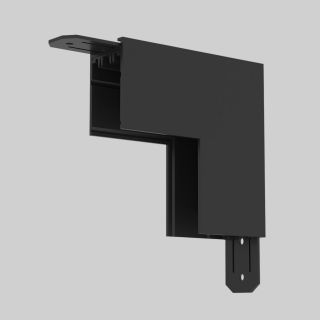

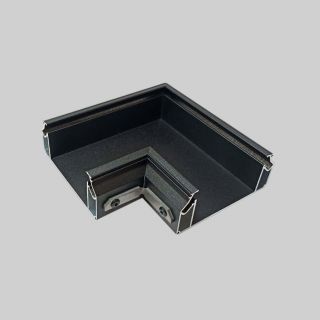

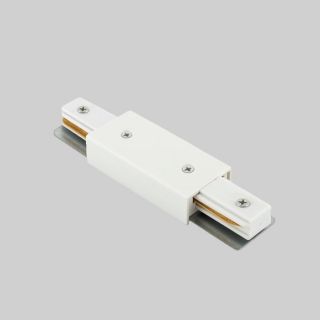

2. Соединители (коннекторы). Элементы, с помощью которых можно соединить треки и составлять различные формы. Бывают прямыми, L-, T-, X-образными и прямыми. Таким образом, шину можно повернуть в любую сторону и даже сделать переход со стены на потолок.

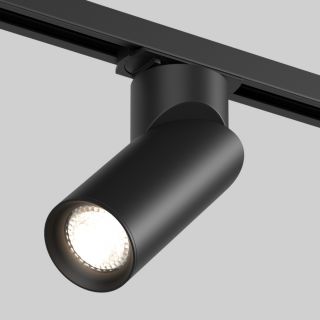

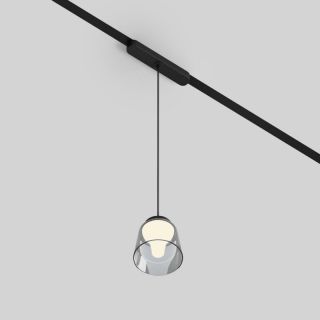

3. Светильники. Они могут быть самыми разными — точечные с направленным тонким пучком света, подвесы на длинном тросе, варианты с несколькими лампами, модели с отраженным светом и прочие.



   А это лишь несколько моделей светильников для трековых систем. Вариантов множество, поэтому на одном треке можно собрать уникальный набор приборов и сделать интересный дизайн комнаты.

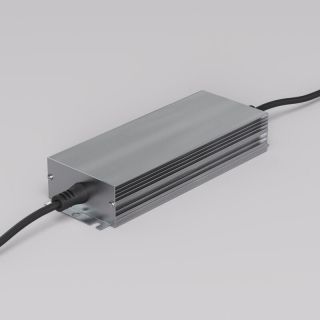

4. Блок питания (трансформатор). Есть два вида трековых систем по способу подключения. Первый тип — те, что подключаются напрямую к сети 220V, и блок питания тогда не нужен. Второй вид — подключение трека к безопасному напряжению 48V, и в этом случае нужен блок питания. Низковольтный блок питания преобразовывает из переменного в постоянный ток, что делает трековую систему безопасной.

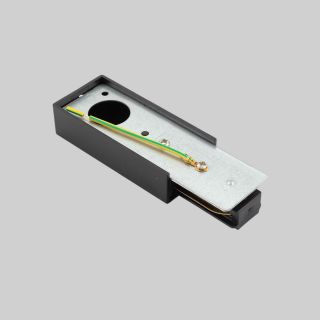

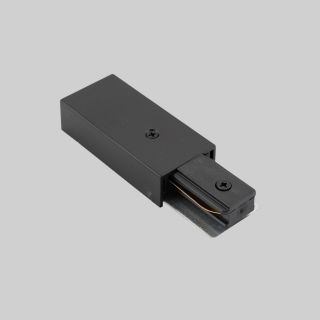

5. Токопровод (ввод питания). Переходник, через который заводят провод к шине.



   Соединитель-токопровод Denkirs DK Track Black TR1100-BK

Особенность трековых систем заключается в том, что можно менять количество светильников на направляющей, заменять один осветительный прибор другим и передвигать их по шине.

Таким образом, можно быстро поменять интенсивность освещения комнаты. Например, квартиру ремонтируют и хотят из спальни сделать гостиную. Получатся, в обновленной комнате нужно больше света. Но если в бывшей спальне стояла трековая система,  не надо менять все освещение. Достаточно добавить светильники на шинопровод.

Важное условие. Чтобы менять светильники на треке, нужно подбирать их так, чтобы они подходили друг другу по техническим характеристикам. В части совместимости треков и шинопроводов и  поможет разобраться эта статья.

Еще с помощью трековой системы можно быстро зонировать пространство. Например, осветить конкретную зону, сместив несколько источников света в конкретную точку или изменить настроение комнаты, так же не демонтируя старый свет, а просто заменив одни модели ламп на другие.

Вот несколько примеров, как используют трековые светильники в разных помещениях:

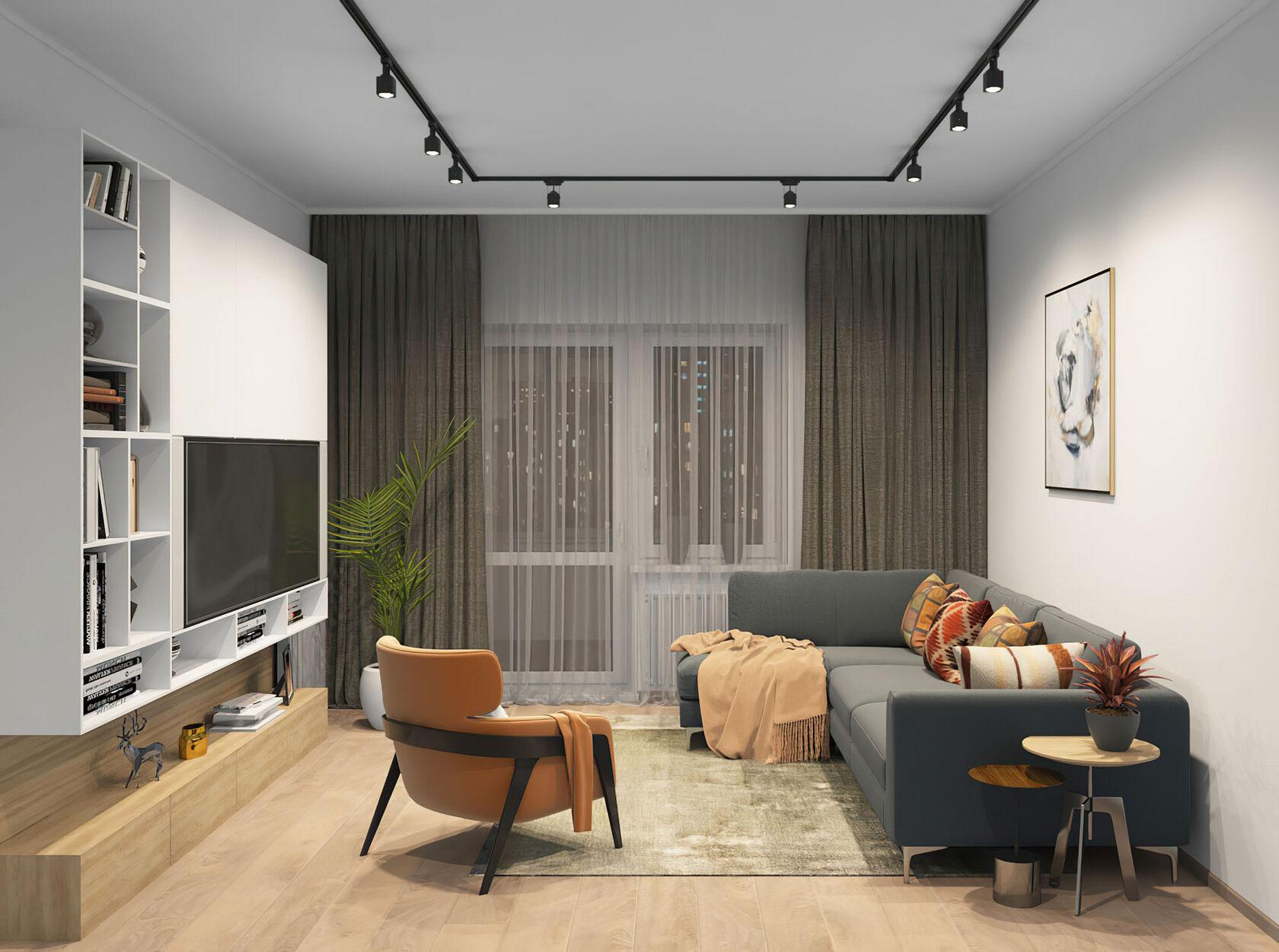

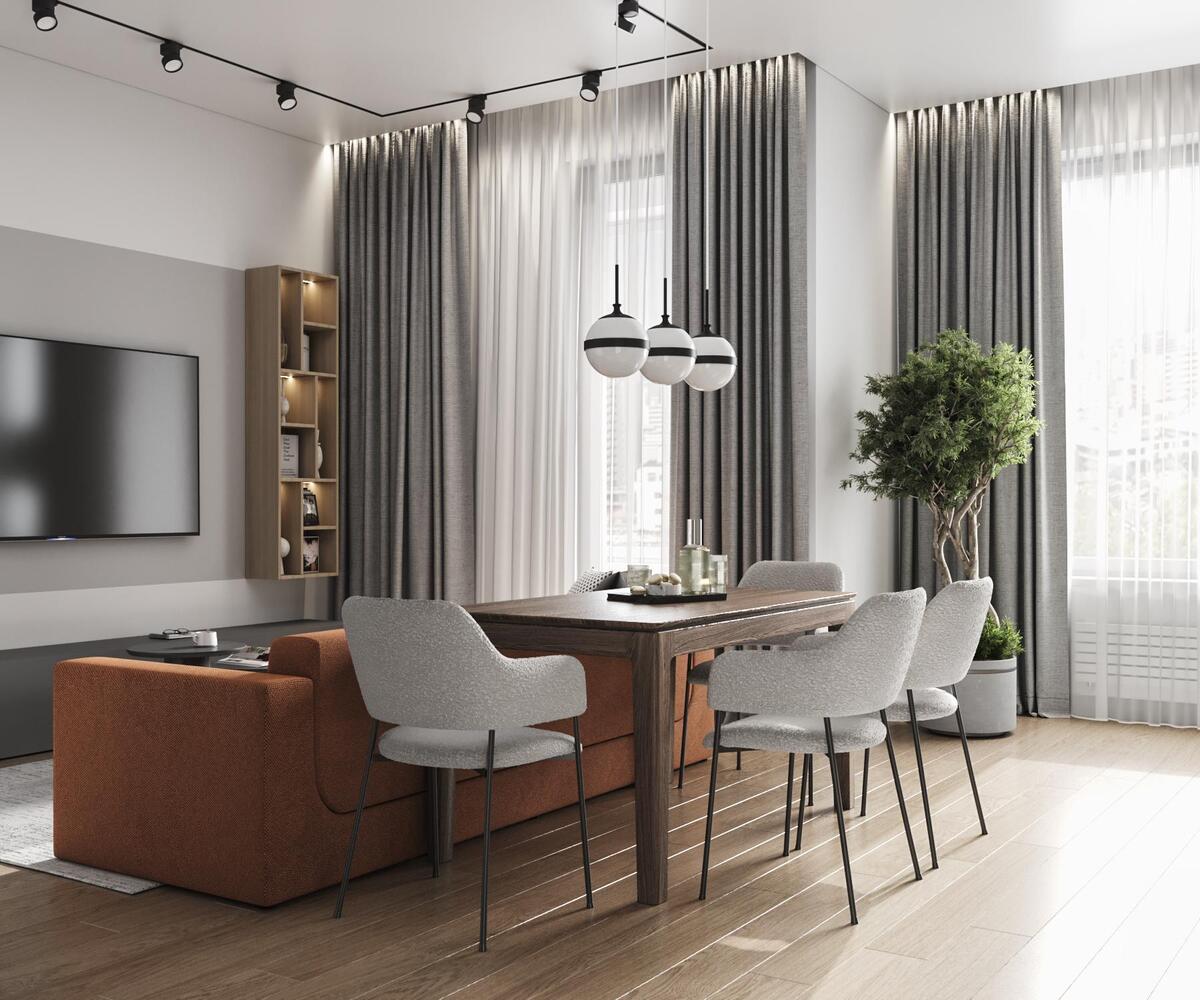

Трек-система в небольшой студии. Здесь очень важно зонирование, в том числе, светом. Треки — оптимальное решение. Проект Анны Бовтко «Студия в ЖК Диалог»

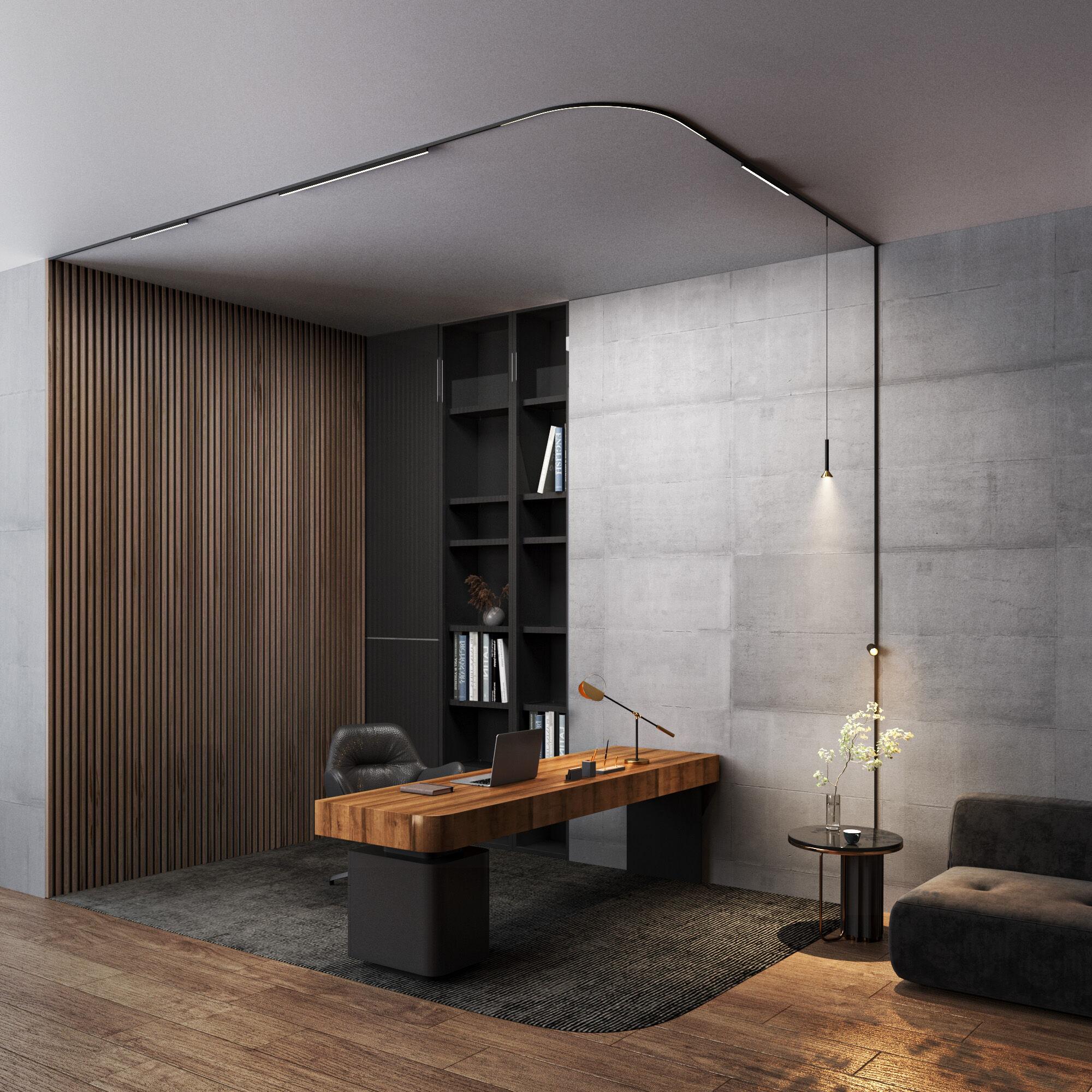

Спальня-кабинет — тоже пример комнаты, где важно светом разграничить зоны. Проект Екатерины Рудюк «Квартира-студия в ЖК Выше»

Трековые системы часто можно увидеть в коммерческих помещениях. Например, в кофейне по проекту Юлии Осиповой. Это подвесная трековая система, то есть, шинопровод крепится на тросы. О типах треков по монтажу расскажем ниже.

Трековое освещение — это именно система, которая состоит из нескольких элементов и каждый из них обладает своими характеристиками. Поэтому, когда покупатели пытаются разобраться в этом типе света, многие начинают путаться и выбирают не то, что им нужно. Или вовсе не могут разобраться и решают не связываться с треками.

В этой статье разберемся, какие бывают виды трековых систем, и поможем понять, что означают сложные термины в каталогах. В конце добавим чек-лист, который поможет быстро сориентироваться и выбрать систему, нужную в конкретное помещение.

Виды трековых систем по типу напряжения

В зависимости от того, в каком помещении и для каких задач вы выбираете трековую систему, важно обратить внимание, от какого напряжения она работает. Так, треки деляется на два типа — высоковольтные и низковольтные.

Высоковольтные (220 В)

• Подключаются напрямую к стандартной электросети 220 В без преобразователей, поэтому монтаж такой системы проще, чем установка низковольтных треков.
• У однофазных и трехфазных светильников есть возможность регулировать яркость освещения, но нельзя менять цветовую температуру.
• Главный минус — при эксплуатации высоковольтной трековой системы нужны дополнительные меры предосторожности, так как по умолчанию медные жилы не спрятаны и подается напряжение 220 В. По этой причине высоковольтные треки редко ставят на стены.

В больших коммерческих помещениях часто нужен яркий свет. В таком случае больше подойдут высоковольтные системы. Проект Елены Машковой «Дом культуры в Самаре»

Низковольтные (12V/24V/48V)

• Системы, которые нужно подключать через трансформатор или драйвер, чтобы снизить напряжение с 220 В до безопасного уровня. Из-за этого дополнительного элемента монтаж трековой системы становится сложнее, так как нужно устанавливать еще один элемент. Трансформаторы могут быть выносные или встраиваемые в шинопровод. Выносные можно прятать за потолком или вывести в щиток.

Совет. При выборе блока питания (трансформатора) нужно суммировать мощность всех осветительных приборов на треке, а также добавлять запас 20–30% к расчетной мощности.

• На низковольтные треки можно устанавливать светодиодные лампы, отсюда возможностей освещения становится больше — можно управлять интенсивностью и цветом освещения, подключать умный дом.
• Минус — кроме монтажа дороже и сама система.

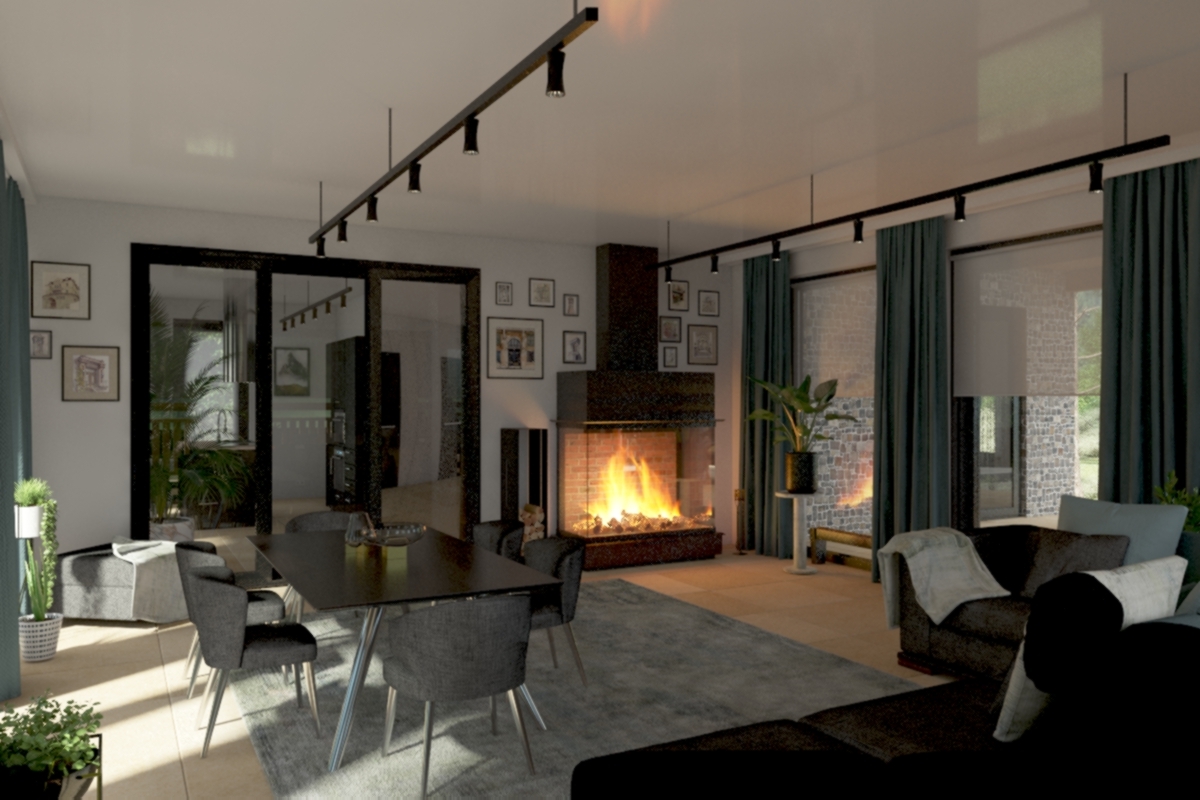

В жилых домах, особенно в гостиной зоне, нужна атмосфера уюта. Лучше ставить диммируемый свет, то есть тот, где можно регулировать яркость освещения. В таком случае ищите низковольтные трек-системы. Проект студии дизайна UniFlat «Квартира для дружной семьи»

Отличия систем по количеству фаз

Трек-системы отличаются по тому, сколько независимых выключателей можно поставить, чтобы управлять светом одной системы. С этой точки зрения их делят на одно- и трехфазные.

1. Однофазные

   Трековая система подключается напрямую к стандартной сети 220V и все светильники можно включить и выключить только одновременно одним выключателем. Подходят для небольших помещений, где не нужны сложные световые сценарии. Плюсы: они стоят дешевле трехфазных и их проще монтировать.





2. Трехфазные

   Светильники на треке можно разделить на три независимые группы, каждую из которых можно включать и выключать одновременно. Таким образом зонируют пространство, создают разные световые сценарии и регулируют интенсивность освещения по секторам.

   Такую систему устанавливают там, где нужно настроить зонирование светом. Раньше часто подобное освещение использовали в магазинах, кафе и офисах. Сейчас все чаще берут и для жилых помещений.

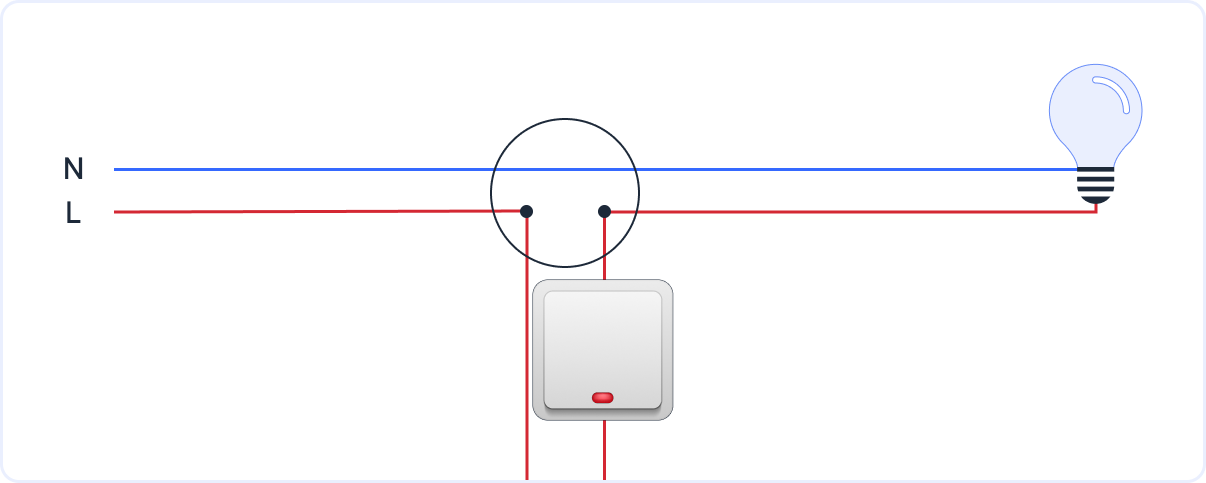

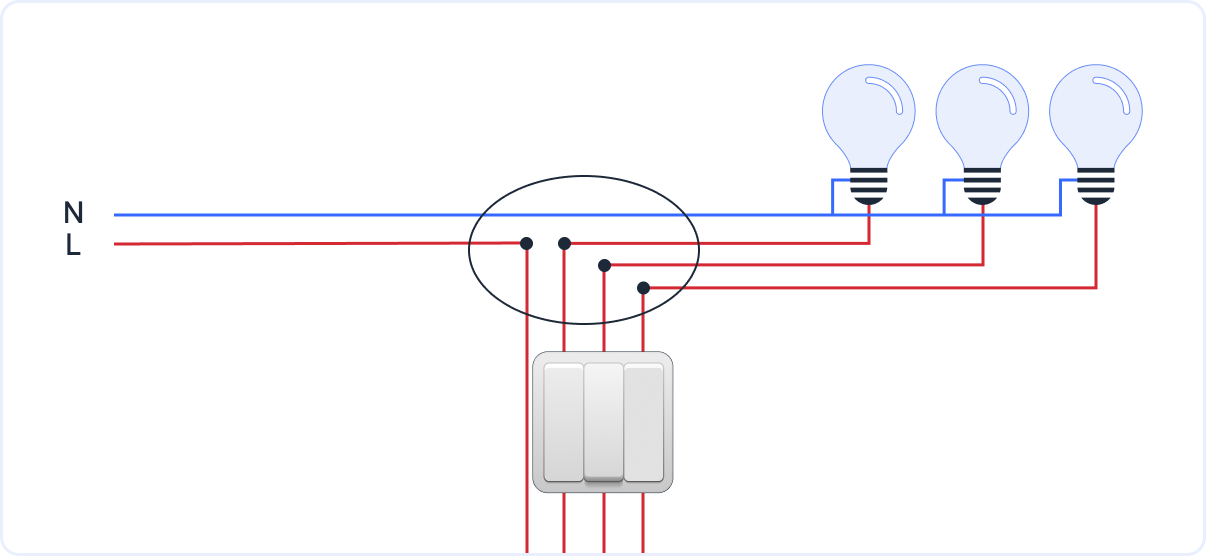

Отличие одно- и трехфазной системы. В первом случае есть только два проводника — один из них фаза, другой ноль. Все светильники, которые вы подключаете к нему, одновременно включаются и выключаются от одного выключателя.

В трехфазном шинопроводе четыре проводника — три фазы и один ноль. Переменный ток течет между одной из пар. И поэтому можно сделать независимых подключений разных светильников.

В этом интерьере стоят три независимые друг от друга однофазные трековые системы. В таком случае нет смысла внутри каждой из систем делать еще и независимое подключение. Проект Наташи Носачевой «Двухкомнатная квартира в ЖК Символ»

По способу монтажа трека

Это характеристика, на которую нужно смотреть в связке с тем, какие в помещении потолки — бетонная плита, натяжные, подвесные гипсокартонные или какие-либо другие. А направляющие трековой системы бывают накладные, подвесные и встраиваемые. Разберемся, для какого потолка какой трек подходит.

1. Накладные треки

   Монтируются на поверхность потолка или стены с помощью саморезов или дюбелей. Это треки с самой простой установкой.



   Накладная система: трек монтируется на поверхность потолка. Проект студии E2ART

   Совместимость с потолками:

   • ✅ бетонные — система крепится на дюбели;
   • ✅ деревянные — крепление на саморезы;
   • ✅ гипсокартонные — нужны анкера. Альтернатива — полые дюбели;
   • ✅ реечные — можно крепить к металлическим направляющим;
   • ⚠️ натяжные — только с закладными, чтобы не повредить полотно.

   Важно учитывать, что шина будет отступать от поверхности потолка минимум на 5 см, плюс учитывайте высоту помещения. Иначе светильники будут висеть очень низко.

2. Подвесные треки

   Фиксируются на тросах, цепях или жестких штангах, свисающих с потолка. Высоту можно регулировать. Но все равно нужно учитывать, что это низко висящая  система, которая эффектнее смотрится в помещении с потолками не ниже трех метров.

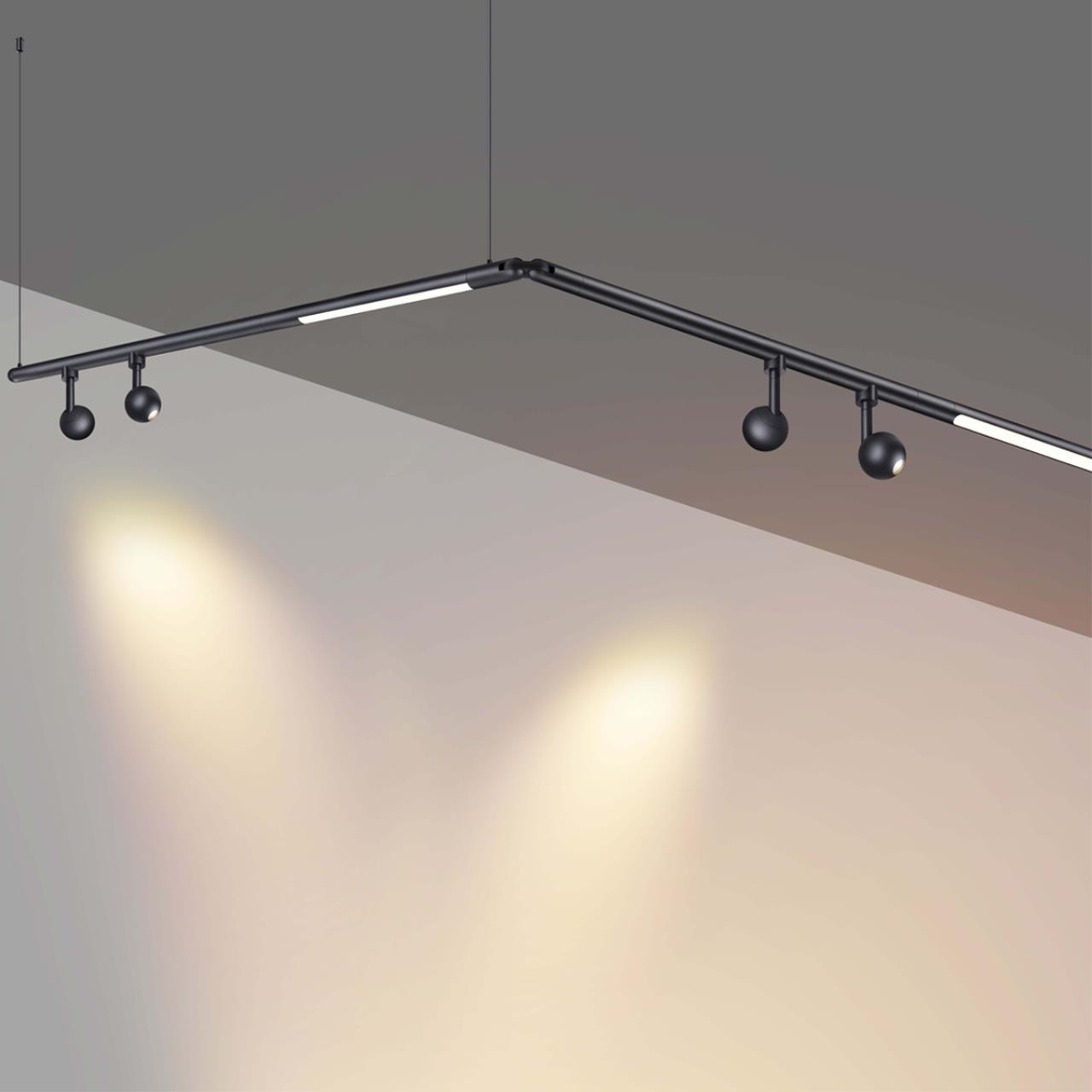

   Подвесная система: к потолку крепятся тросы, на которые монтируется шинопровод. Проект konstantinova_disegno

   Совместимость с потолками:

   • ✅ бетонные — систему крепят на анкеры или крюки;
   • ✅ деревянные — на саморезы или скобы;
   • ⚠️ гипсокартонные — только с закладными;
   • ⚠️ реечные — зависит от конструкции потолка. Трек получится установить, если цепи не помешают потолочной конструкции;
   • ⚠️натяжные — только с закладными.

3. Встраиваемые треки

   «Скрытый» вариант, когда систему устанавливают в заранее подготовленные ниши в потолке, поэтому очень важно продумать расположение треков заранее. Это системы с самым сложным монтажом.

По типу конструкции трека

Шинопровод делают из металла, пластика или текстиля. Соответственно, и конструкция будет разной.

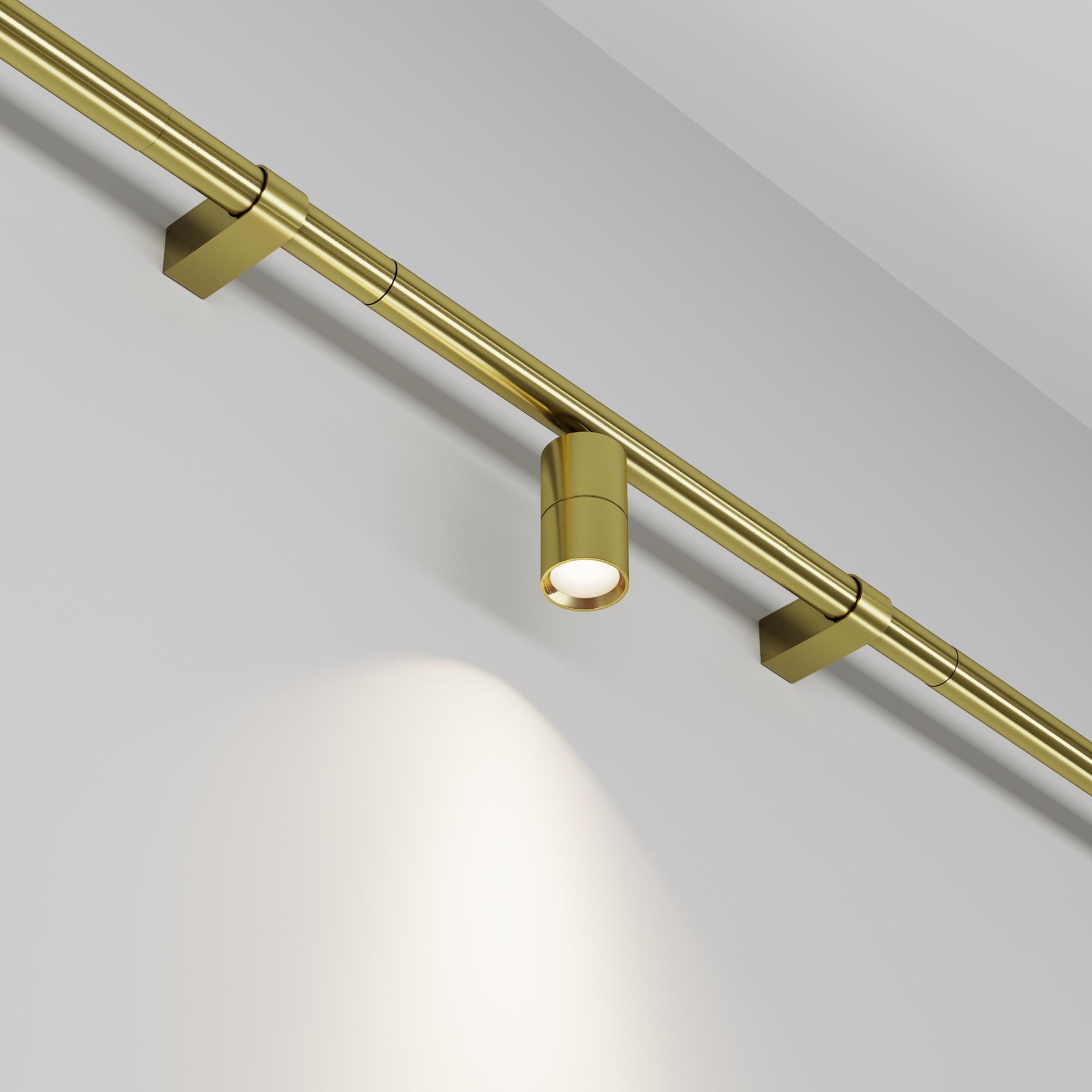

Линейные треки — классический вариант. Это прямые направляющие из металла. Условно эти системы можно разделить еще на два подвида, по типу крепления источников освещения — механические или магнитные. Линейные трек-системы бывают всех перечисленных выше видов — высоко- и низковольтные, накладные, встраиваемые и подвесные, одно- и трехфазные.

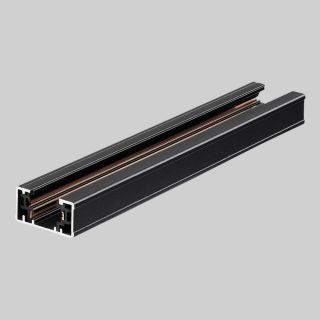

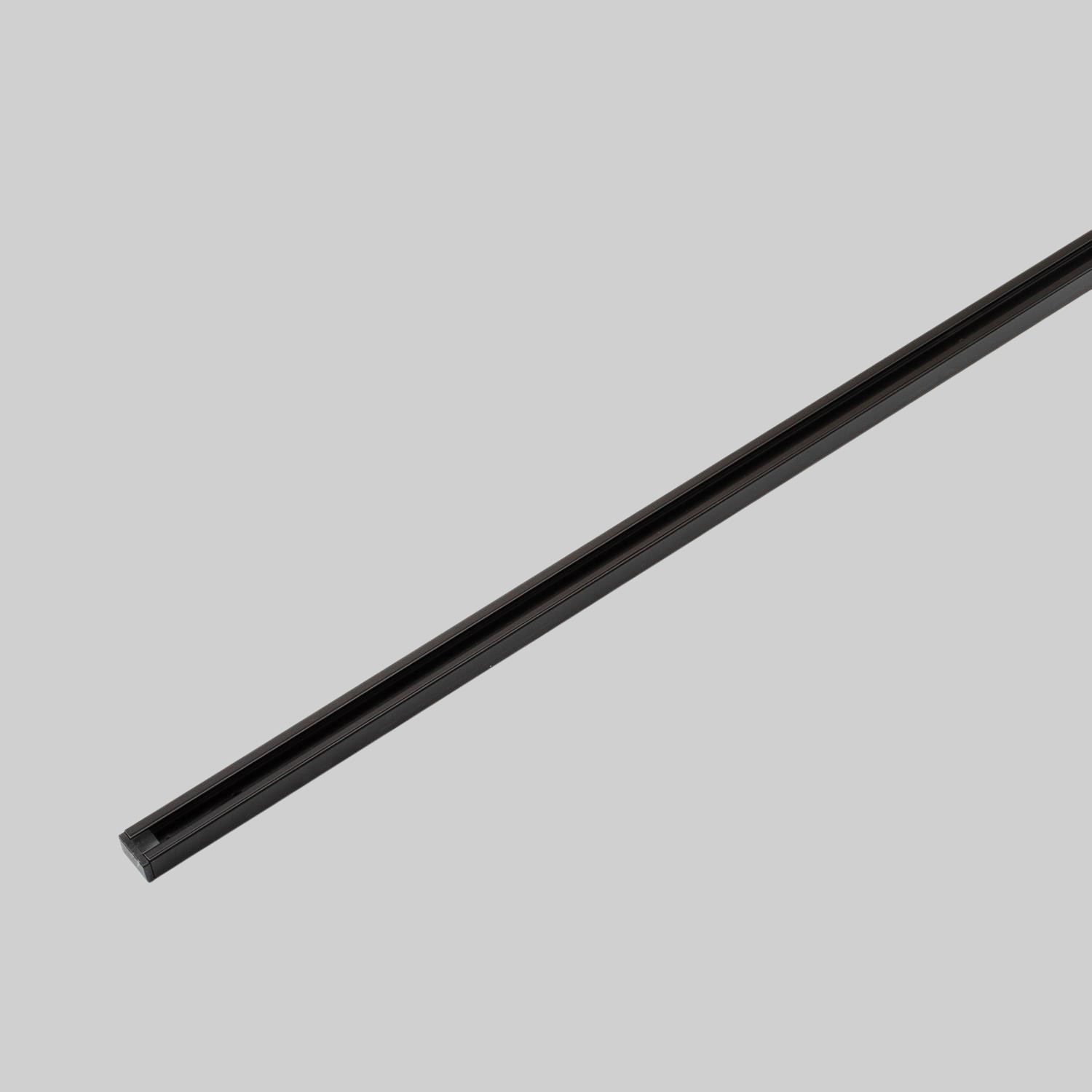

Однофазный линейный шинопровод Denkirs

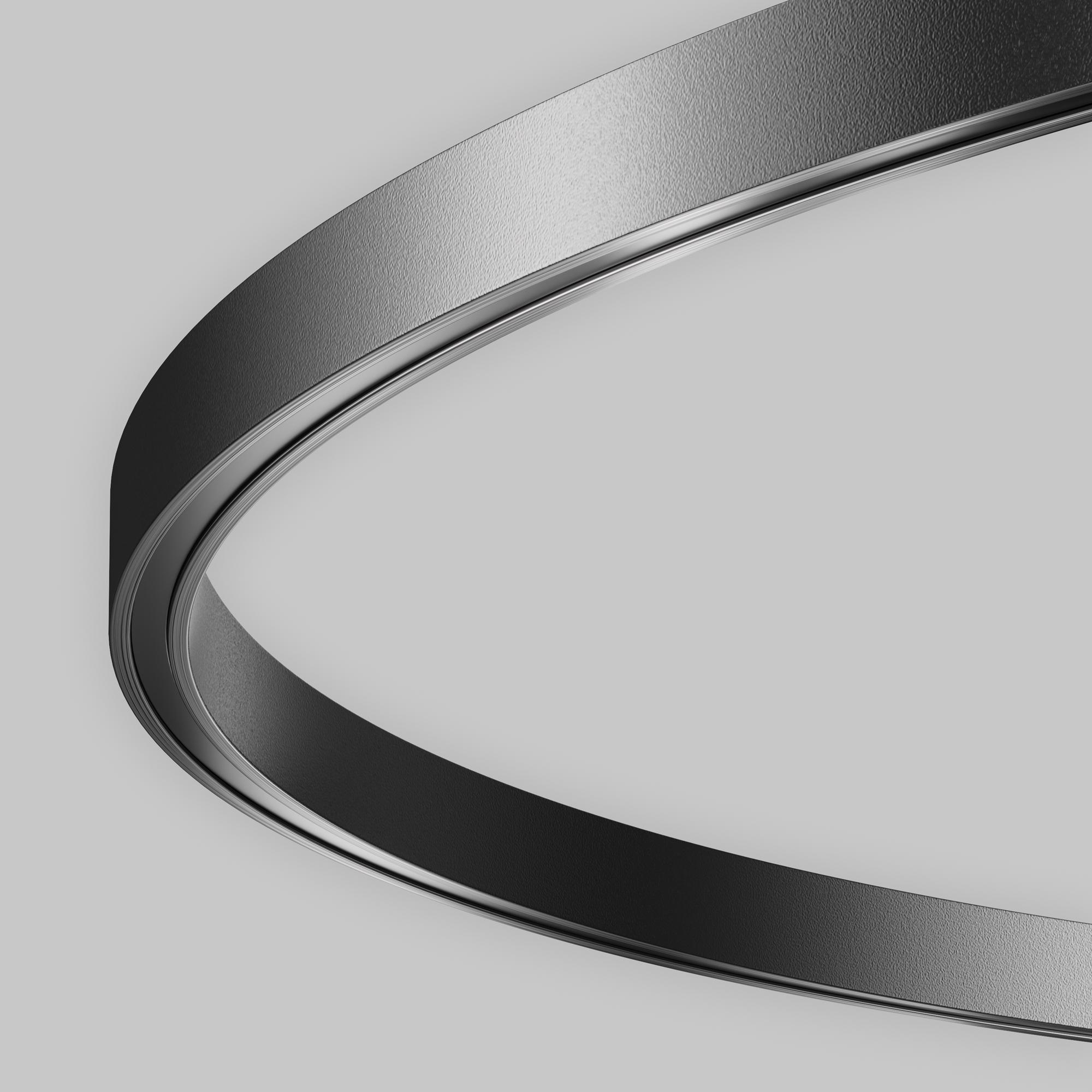

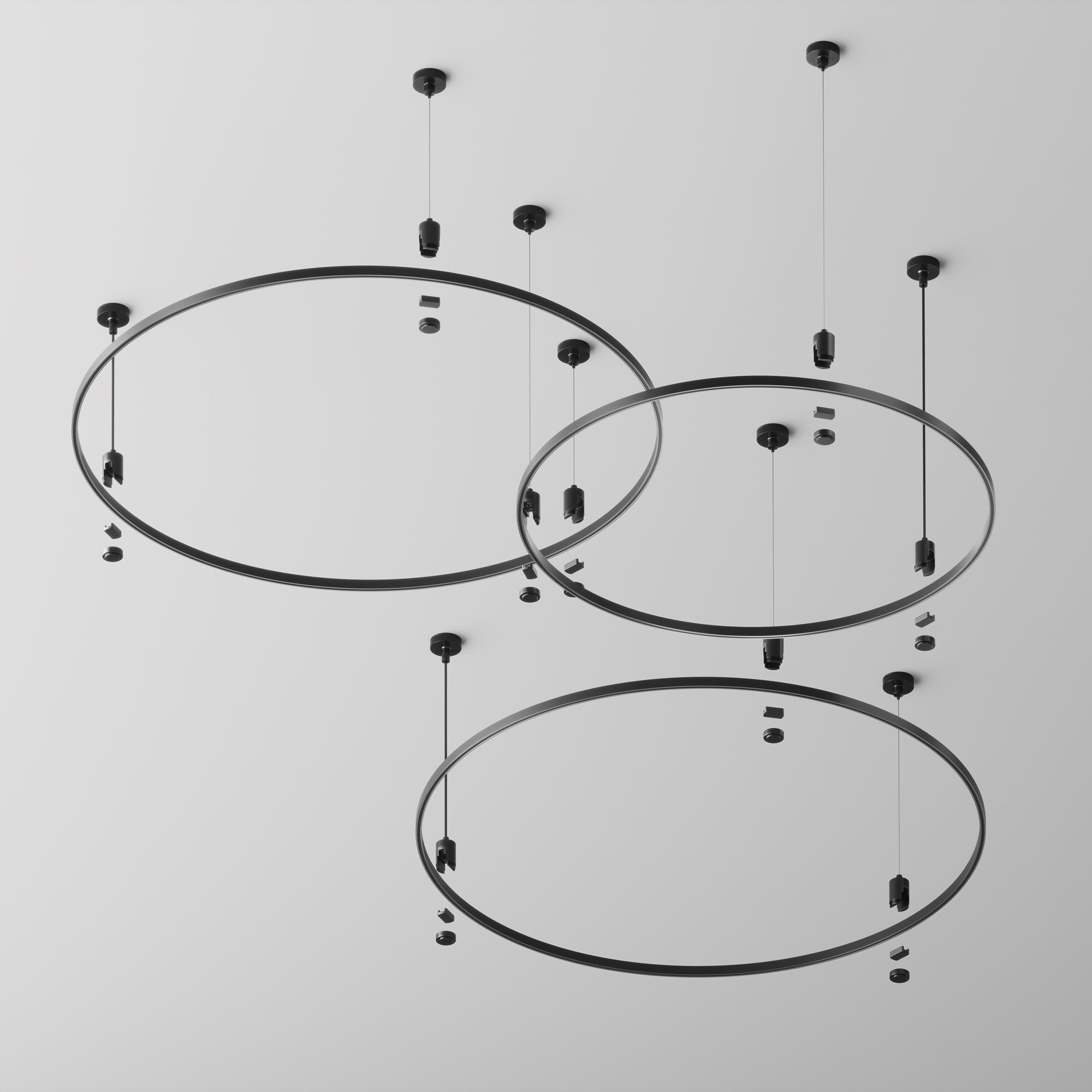

Круглые или радиусные — цельный шинопровод, который используют как самостоятельный элемент, то есть, его нельзя соединить с другими шинопроводами. в остальном параметры те, же, что у линейных направляющих.

Накладной шинопровод Maytoni Busbar trunkings Flarity

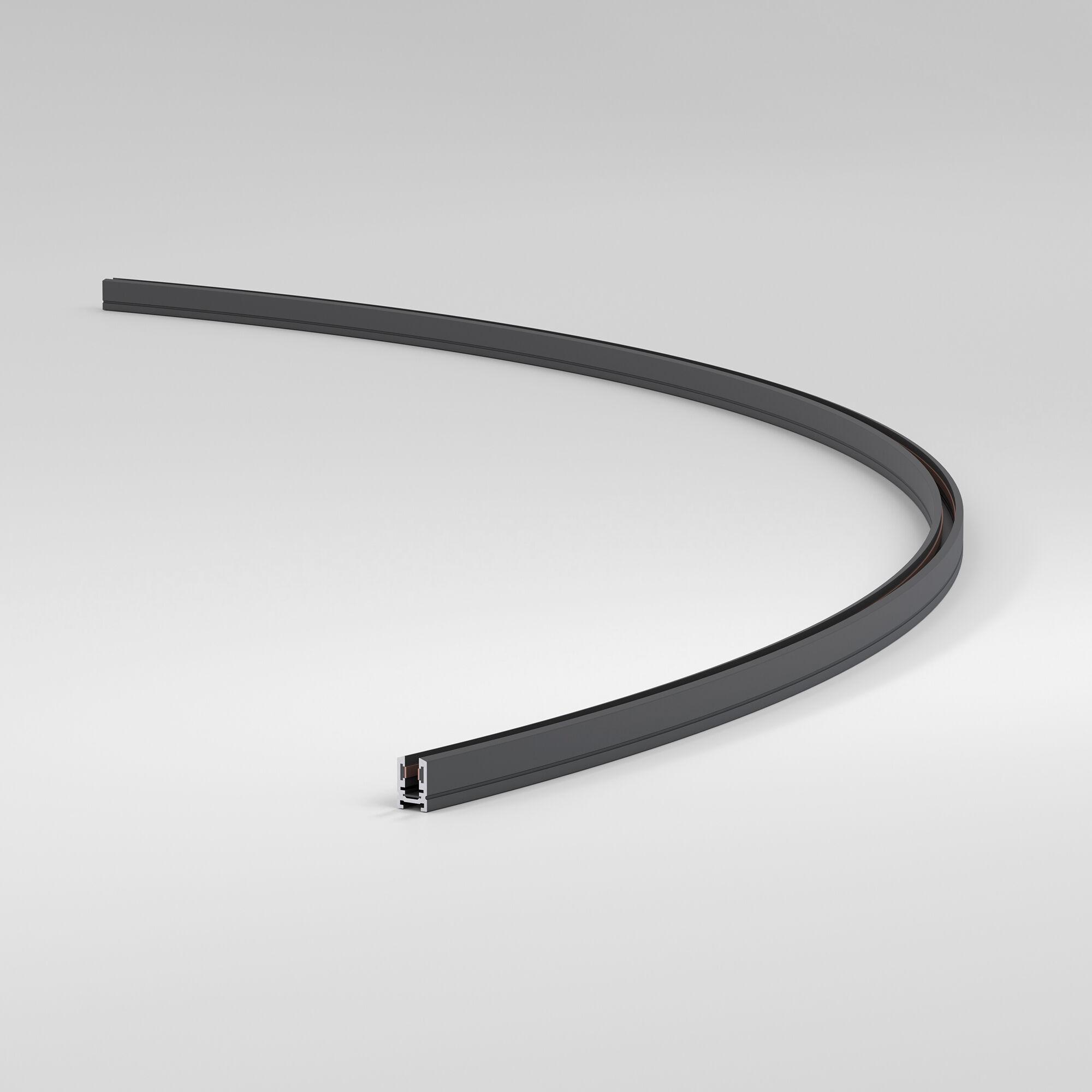

Полукруглые— параметры те, же, что у радиусных шинопроводов. Используют обычно, чтобы сделать плавный  изгиб трековой системы вместо того, чтобы использовать угловой коннектор.

Накладной полукруглый шинопровод Elektrostandard Mini Magnetic

Гибкие— пластиковая направляющая, которую можно гнуть в любом месте шины, создавая уникальные формы.

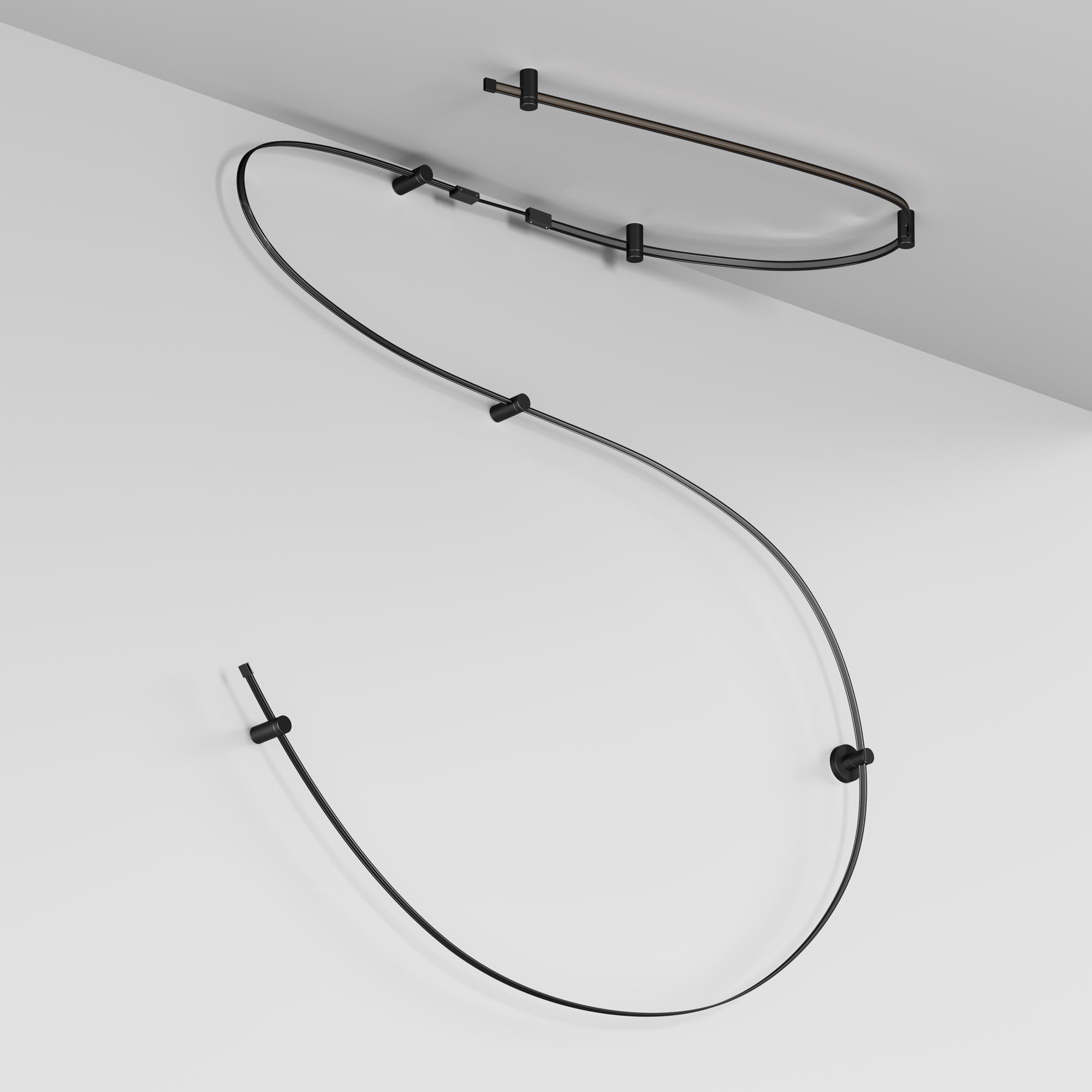

Гибкой шинопровод Maytoni Busbar trunkings Flexity

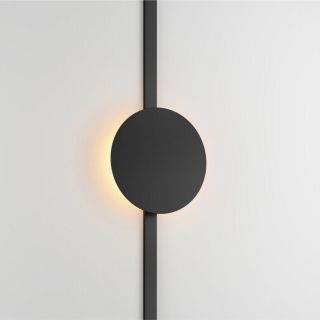

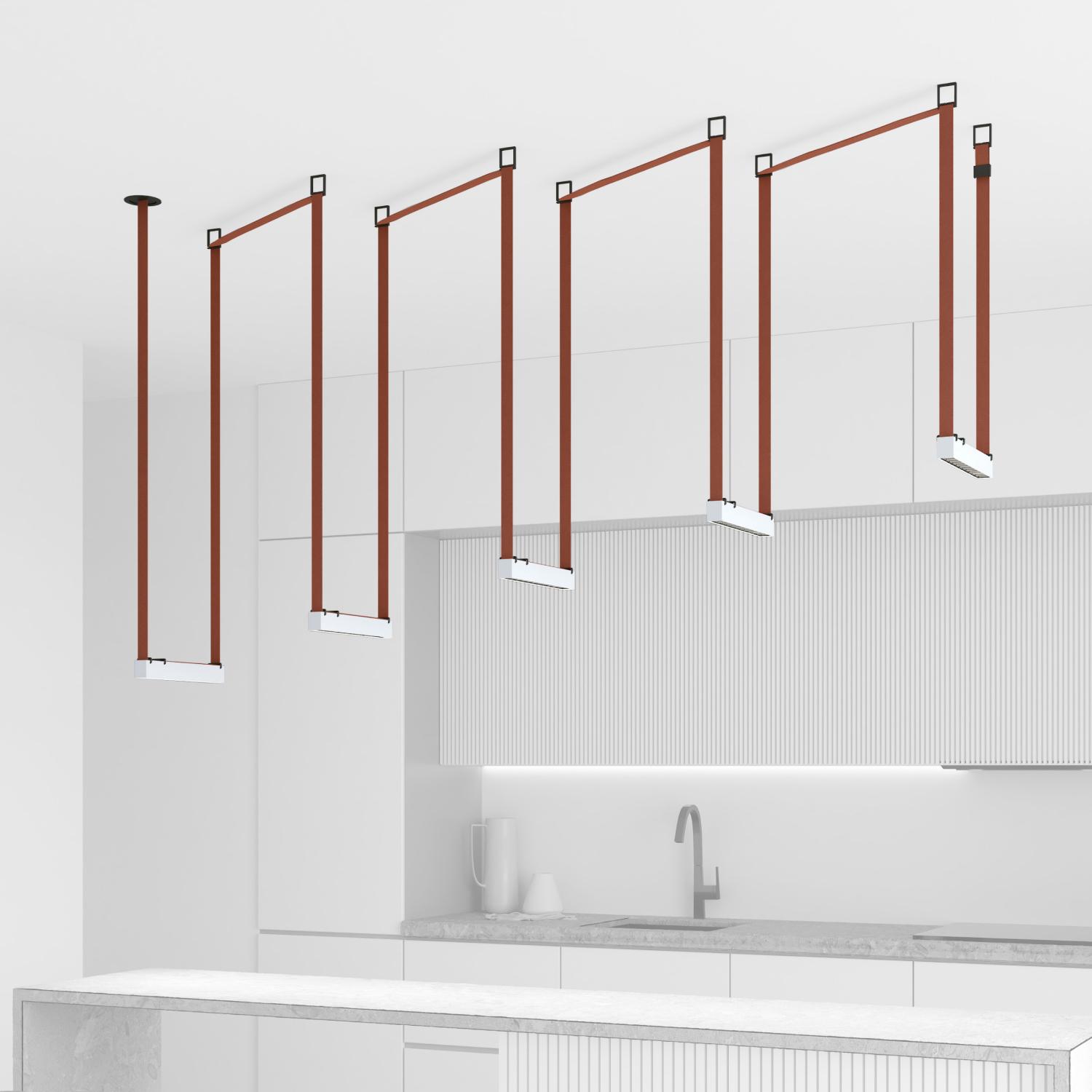

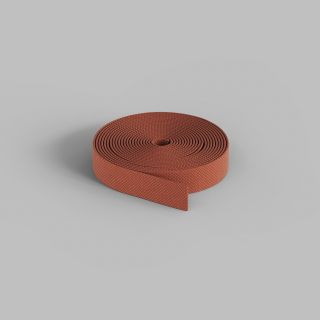

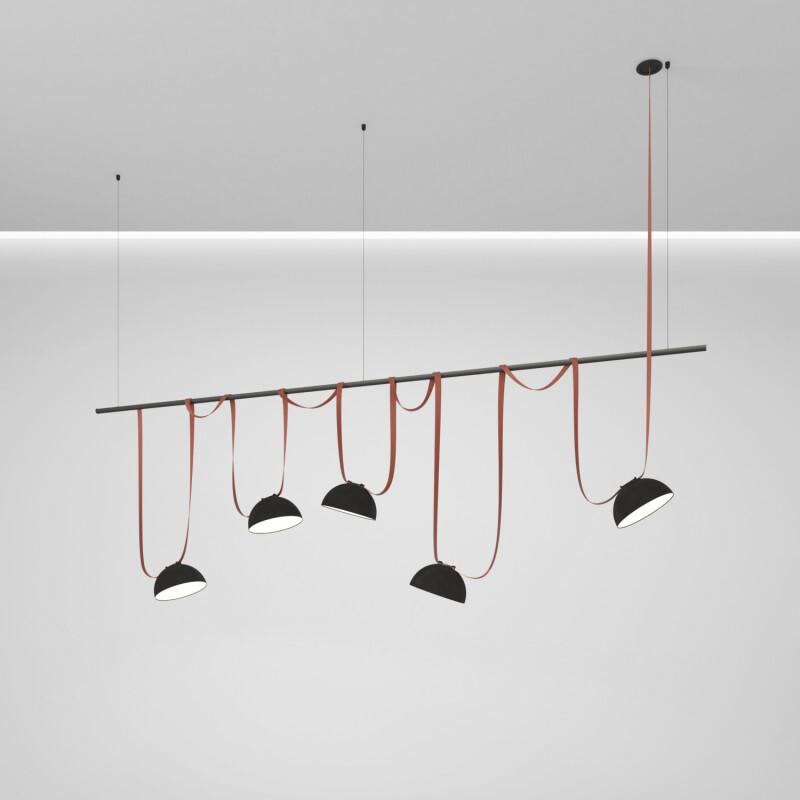

Гибкие ременные шинопроводы — инновационный вариант трековой системы. Их делают из текстиля, выглядят они как ремешок, который пропускают сквозь корпус светильника.

Ременные системы бывают только низковольтные, технически тип крепления — подвесной.

Варианты ременных систем: Denkirs Belty SET LED и Denkirs Belty SET на штанге Rod LED 120W

Интерьер с ременными системами. Проект Виктории Болотовой «ЖК Черная речка»

Модульные низковольтные светильники как альтернатива трековому освещению

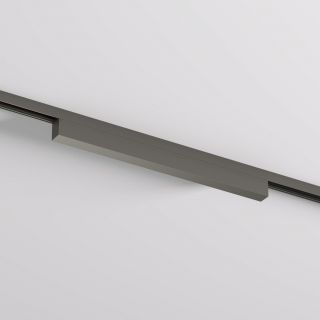

Это система, которая визуально выглядит как трековая, но светильник на ней не съемные. Части системы соединяются через те же прямые, угловые и Х-образные коннекторы поэтому можно собрать любую геометрическую конструкцию.

Монтаж такой системы — накладной или подвесной. Есть управление с помощью систем «умного дома», смена яркости и цветовой температуры.

Модульный низковольтный трек Maytoni и светильник NovoTech со сменой цветовой температуры

Чек-лист как выбрать трековую систему

Выбирая трек-систему, следуйте алгоритму:

1. Определите функцию освещения — основной свет или декор. Если свет нужен яркий и помещение большое — лучше взять высоковольтные системы. Если требуется освещение мягкое, с контролем интенсивности, температуры (белый, нейтральный, теплый) и цвета — смотрите на низковольтные трек-системы.
2. Выберите фазы в зависимости от уровня контроля над освещением. Если помещение небольшое и нет необходимости делить на световые зоны — можно сэкономить и купить однофазную систему. В противоположном случае, для создания интересных и сложных сценариев берите трехфазную систему с подключением на 2–3 выключателя.

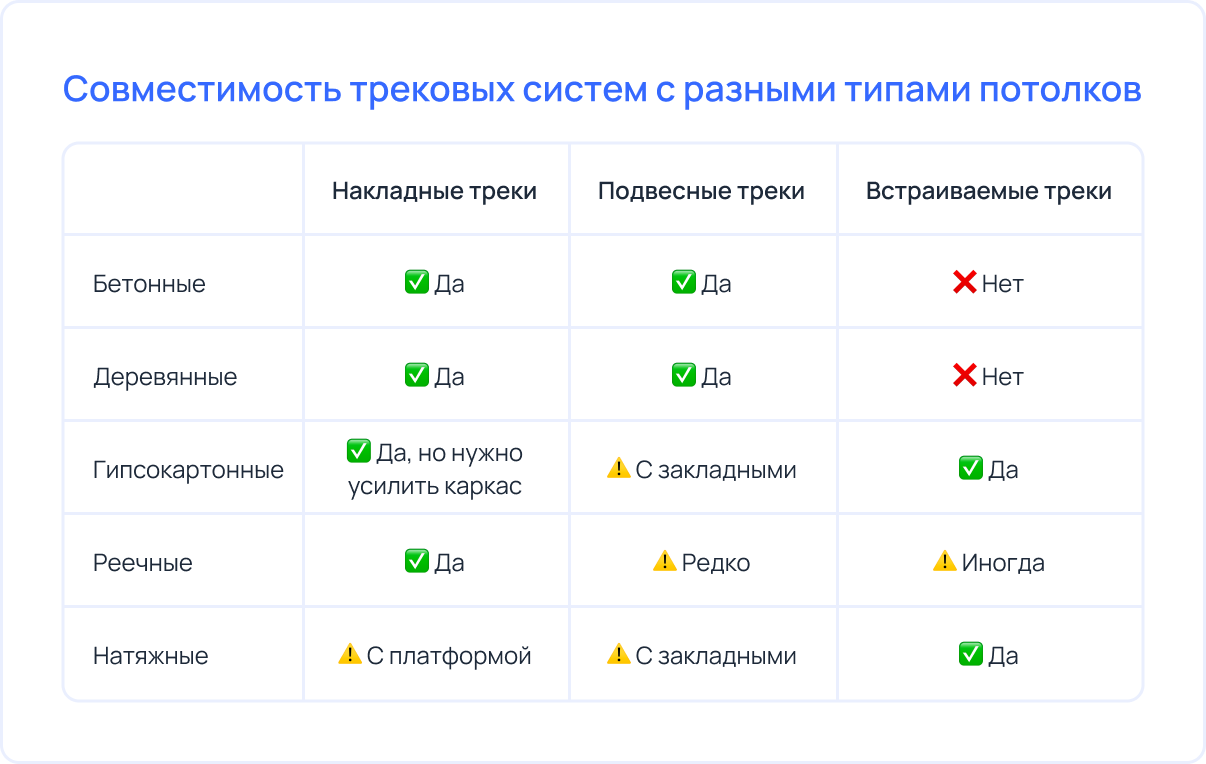

3. Определите монтаж, исходя из типа потолка и дизайна. Вам поможет таблица.
4. Выберите конструкцию трека под дизайн комнаты.
5. Подберите светильники и проверьте их совместимость с системой.

Может быть полезно: Не горит, мерцает, гудит: что делать, если сломался трековый светильник

Интерьеры с трековыми светильниками

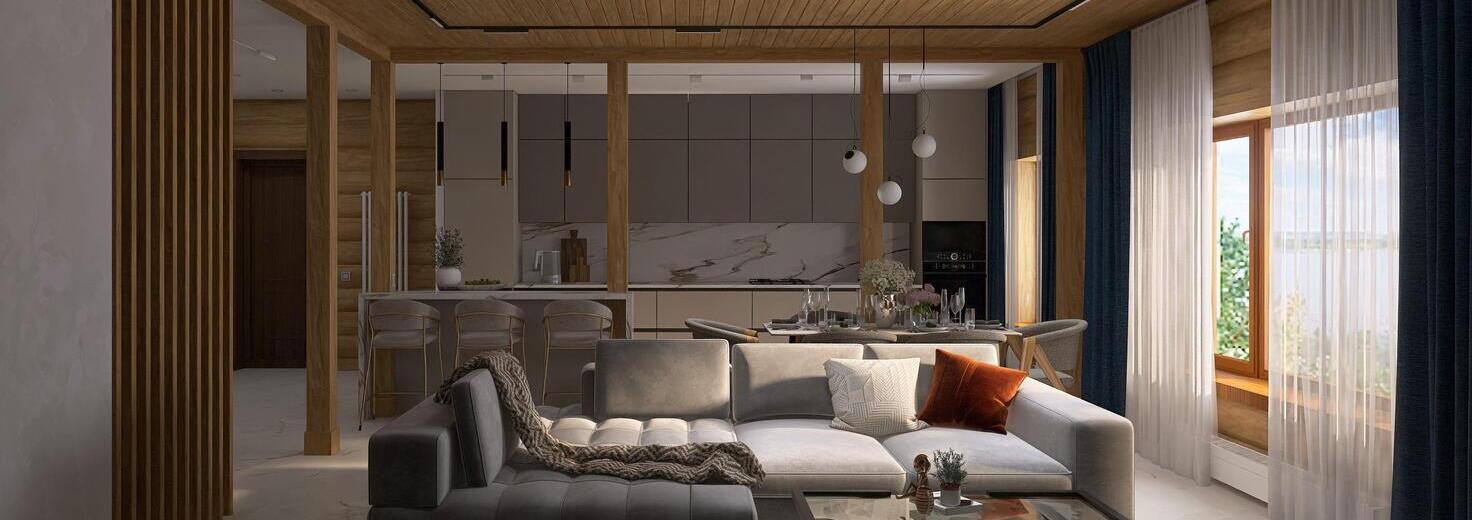

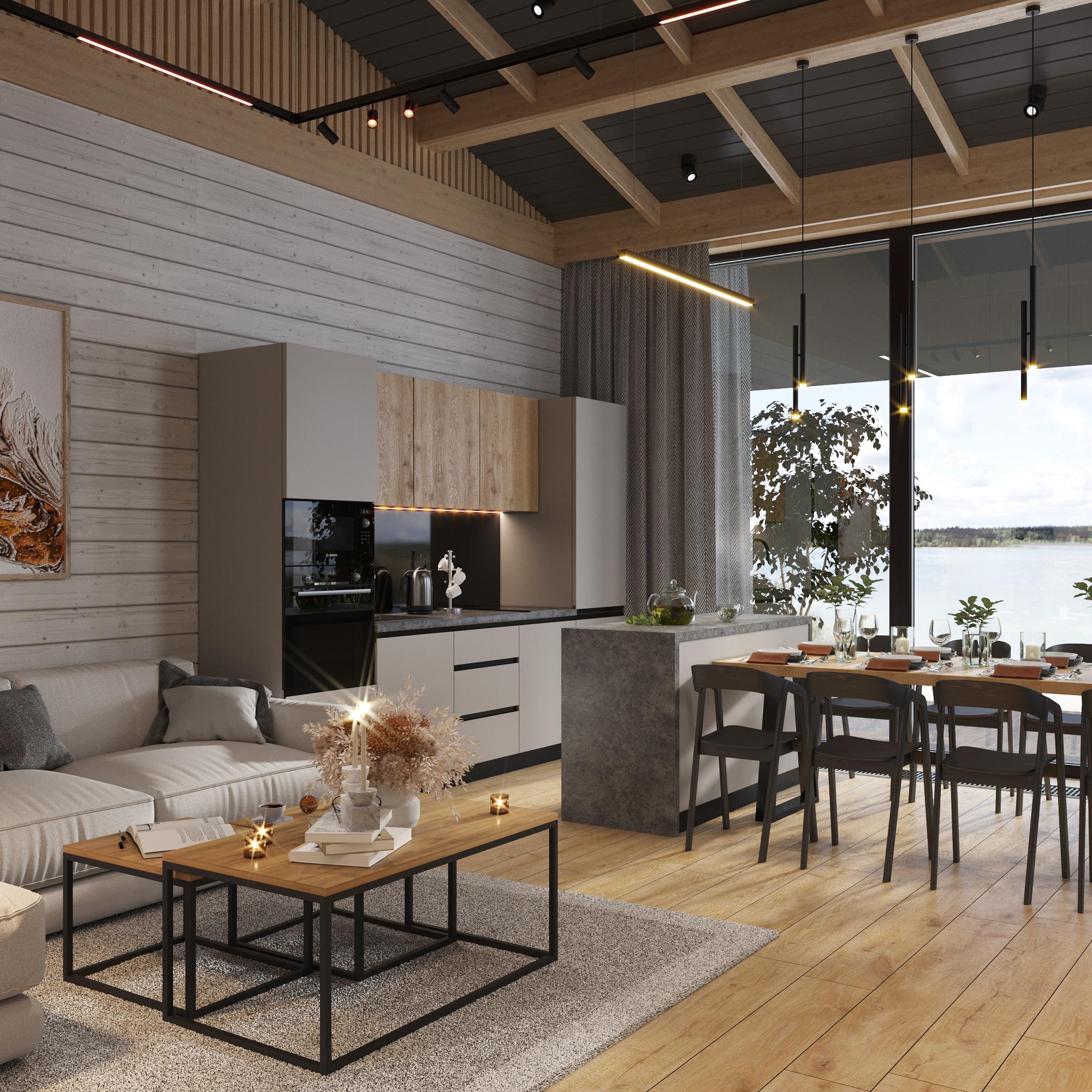

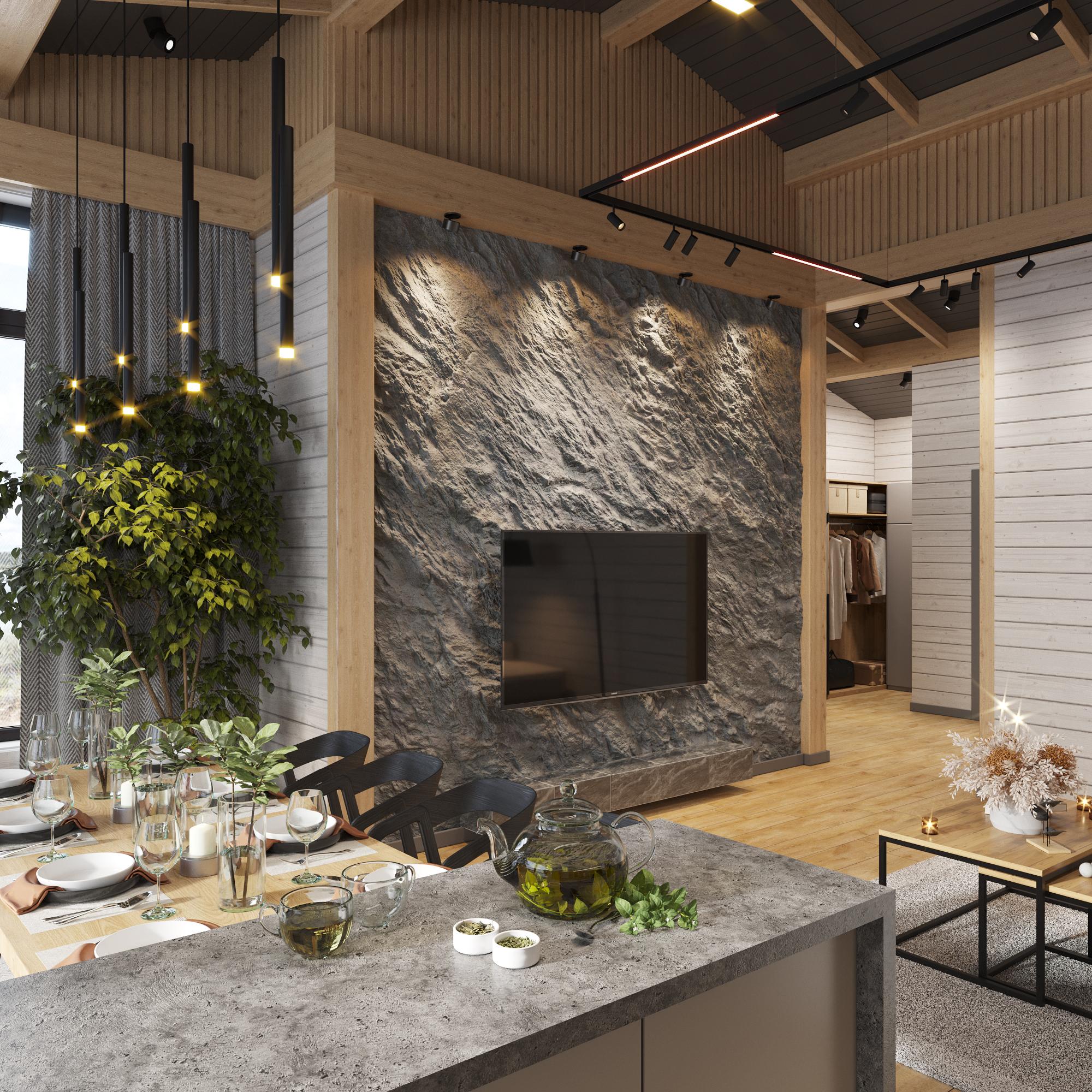

Проект Надежды Резцовой «Загородный лофт»
